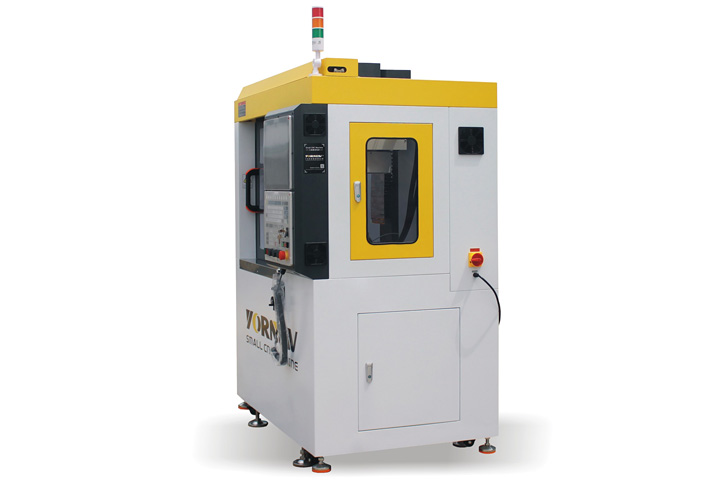

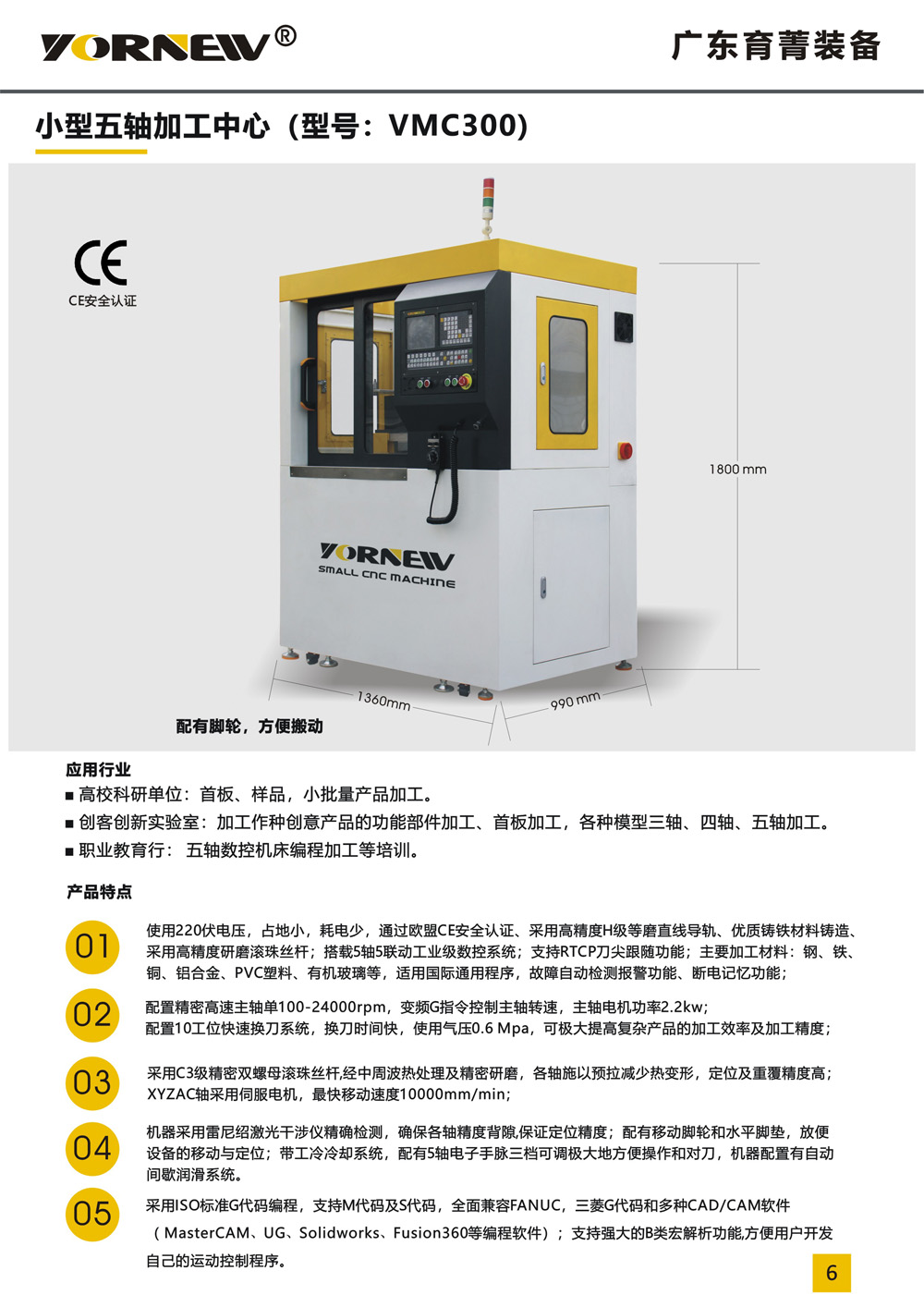

適合小零件加工、科研單位五軸零件加工，高校、職業五軸數控教學等。
1、使用220伏電壓，帶聯鎖防護裝置，占地少，耗電少，通過歐盟CE安全認證、采用高精度直線導軌、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿；可加工材料：鋼、鐵、銅、鋁合金等；
2、配置YORNEW M5工業級五軸聯動數控系統，支持RTCP刀尖跟隨功能、適用于小型精密五軸零件及各種復雜三軸零件加工，可選配華中848Di數控系統；
3、配置精密高速主軸單100-24000rpm，主軸電機功率2.2kw，XYZAC移動軸采用伺服電機，帶工件冷卻液循環系統和自動對刀儀；
4、配置10工位快速換刀系統，使用氣壓0.6 Mpa，可極大提高復雜產品的加工效率及加工精度；
5、支持標準G代碼和多種CAM軟件（MasterCAM、UG、Fusion360等）；
6、可選配加裝在線測量功能，實現方形/圓形工件的自動補償功能、凹凸臺的深度自動補償功能、角度糾正功能、自動分中功能、自動對頂功能；
7、配有移動腳輪和水平腳墊，方便設備的移動與定位；

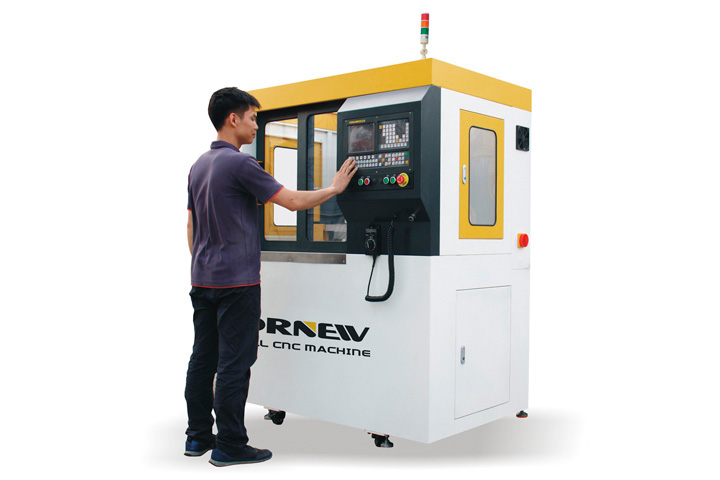

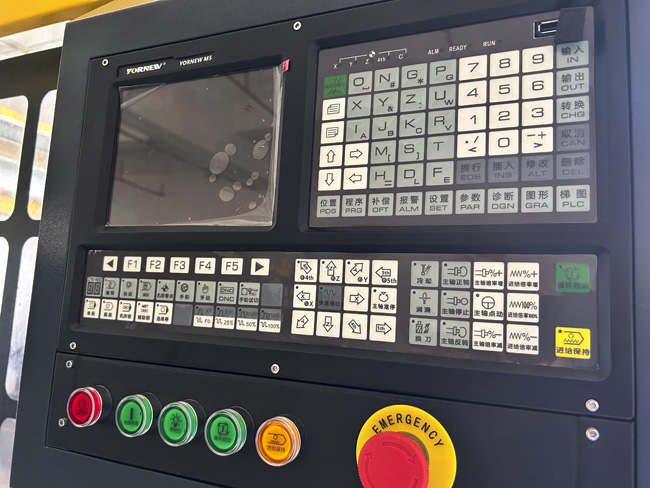

工業級五軸五聯動數控系統，支持RTCP刀尖跟隨功能；工業面板系統更安全、更穩定、更耐用，完善的自診斷功能，實時顯示出現異常立即報警，保證操作安全性，帶電子手輪方便手動操作，8.4 英寸彩色屏幕，中英文可切換。

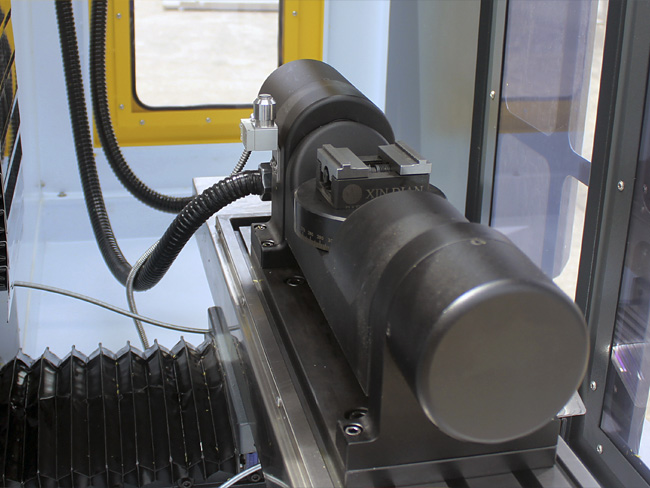

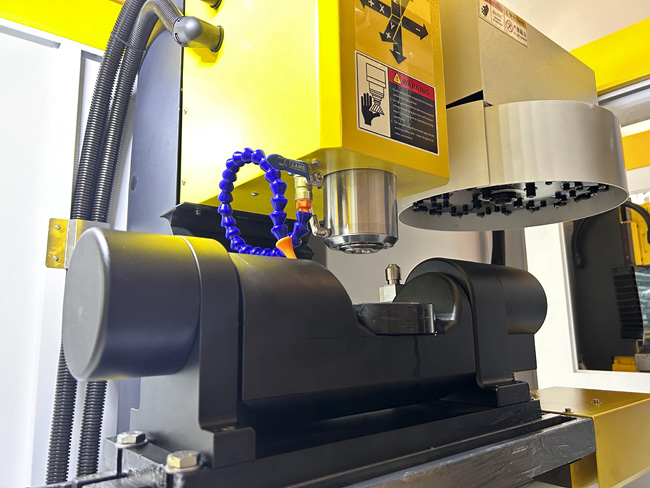

采用高精度詣波減速器，精度高、回差間隙小、自鎖能力強，AC軸采用伺服電機，采用插拔式航空接口，靈活方便，實現三軸與五軸功能靈活切換，三軸零件加工需求與五軸零件加工需求的靈活切換。
選用高精度工業級直線導軌和C3級研磨滾珠絲杠，運行速度更快更絲滑，精密更高；配有潤滑系統，用于導軌和絲桿的潤滑，提搞機床壽命，保障機床的精度。

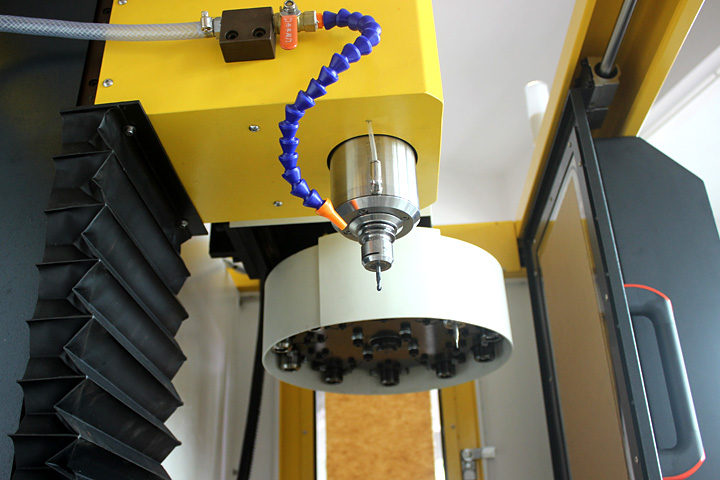

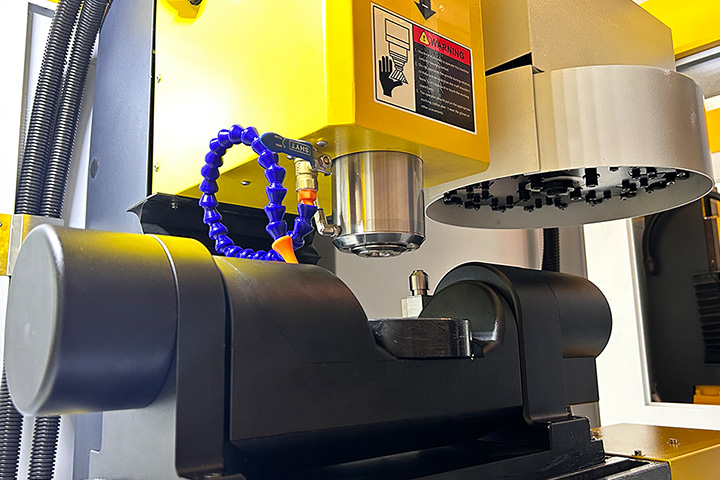

配置ISO20變頻水冷高速主軸，最高轉速達24000r/min，主軸功率達2.2kw，10工位斗笠式刀庫，可以完成各種不同的加工需求，?如銑削、?鉆孔、雕刻等；配備自動對刀儀，提高對刀精度、減少了加工誤差?，節省對刀時間。

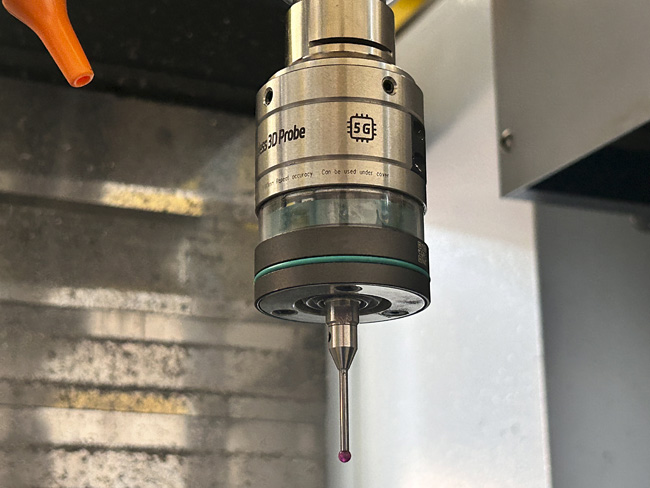

可選配在線測量探頭（測頭），通過在線監測加工過程，及時發現并糾正偏差，確保加工件符合設計規格，可以實現自動分中、自動對頂、角度糾正、方形/圓形工件的自動補償、凹凸臺的深度自動補償功能。

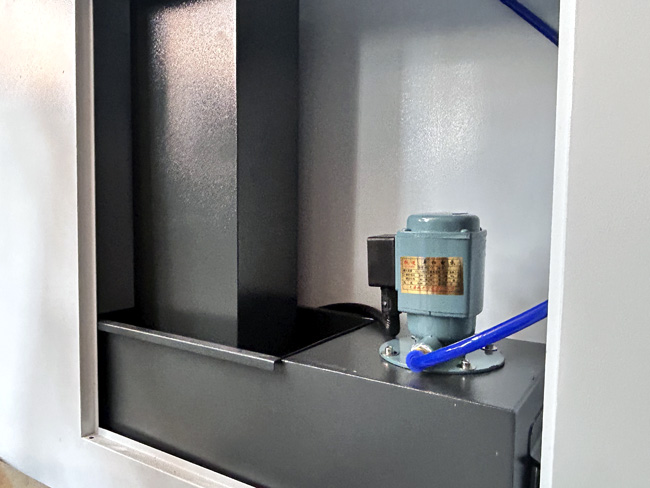

高速切削中，冷卻系統通過循環冷卻液?來降低工件和切削刀具的溫度，有效地帶走熱量，保障工件質量、延長刀具壽命、提高加工效率。?

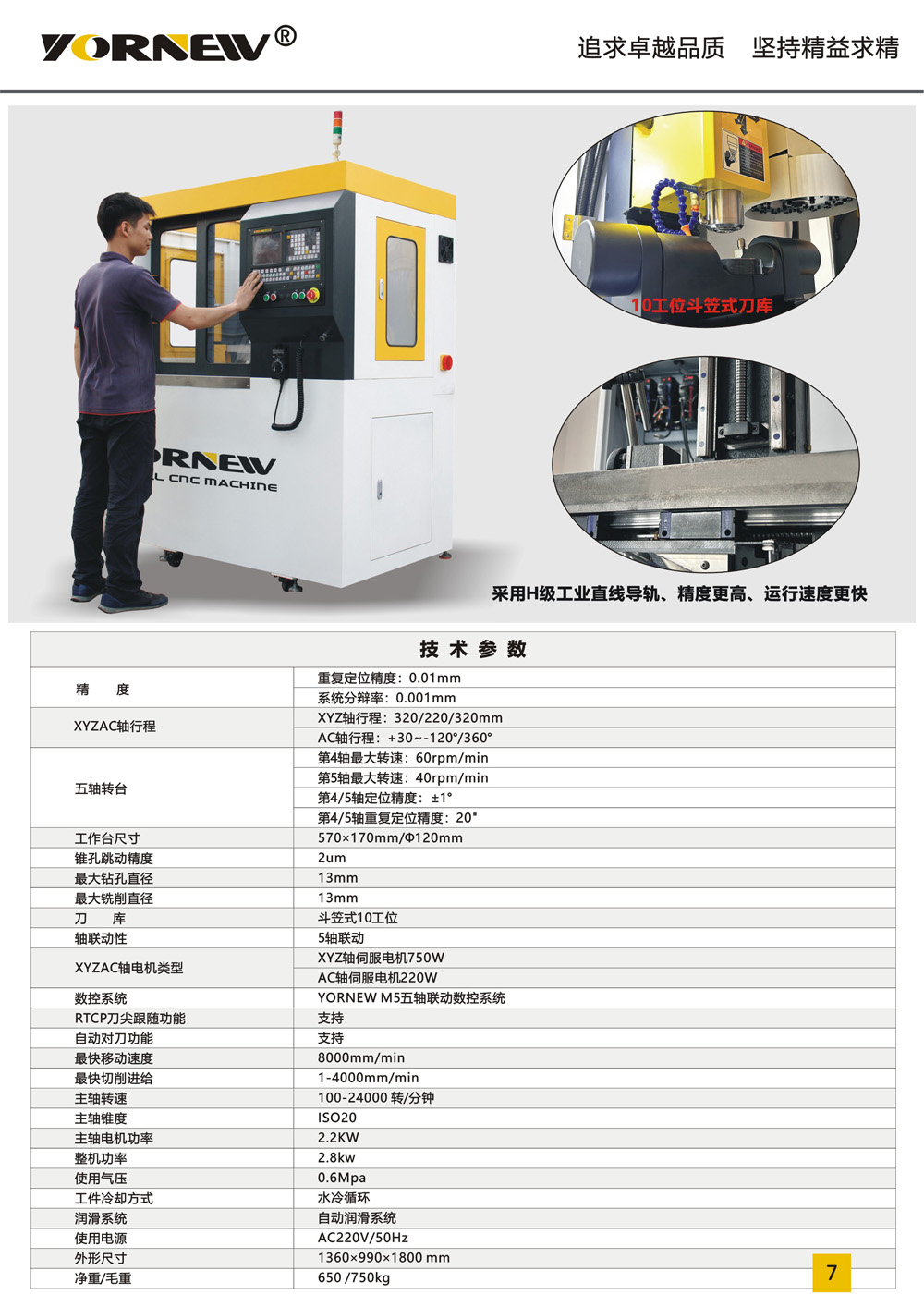

技術參數 |
|
主要性能特點 |
主要性能特點：通過歐盟CE安全認證、支持RTCP功能、采用高精度H級等磨直線導軌、鑄鐵床身、采用高精度研磨滾珠絲桿；搭載5軸5聯動工業級數控系統；主要加工材料：鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等；帶移動腳 輪。 |
移動軸精度 |
重復定位精度：0.01mm |
XYZAC軸行程 |
橫向（X軸行程）：320mm |
五軸轉臺 |
|
第4軸最大轉速：60rpm/min |
|
第5軸最大轉速：40rpm/min |
|
第4/5軸定位精度：±1° |
|
第4/5軸重復定位精度：20" |
|
工作臺尺寸 |
570×170mm/Φ120mm |
導軌 |
H級等磨直線導軌 |
錐孔跳動精度 |
2um |
最大鉆孔直徑 |
13mm |
最大銑削直徑 |
13mm |
刀庫 |
斗笠式10工位 |
軸聯動性 |
5軸聯動 |
XYZAC軸電機類型 |
XYZ軸伺服電機750W |
AC軸伺服電機220W |
|
數控系統 |
YORNEW M5五軸聯動數控系統 |
RTCP刀尖跟隨功能 |
支持 |
自動對刀功能 |
支持 |
最快移動速度 |
8000mm/min |
最快切削進給 |
1-4000mm/min |
主軸轉速 |
100-24000 轉/分鐘 |
主軸錐度 |
ISO20 |
主軸電機功率 |
2.2KW |
整機功率 |
2.8kw |
使用氣壓 |
0.6Mpa |
工件冷卻方式 |
水冷循環 |
潤滑系統 |
自動潤滑系統 |
使用電源 |
AC220V/50Hz |

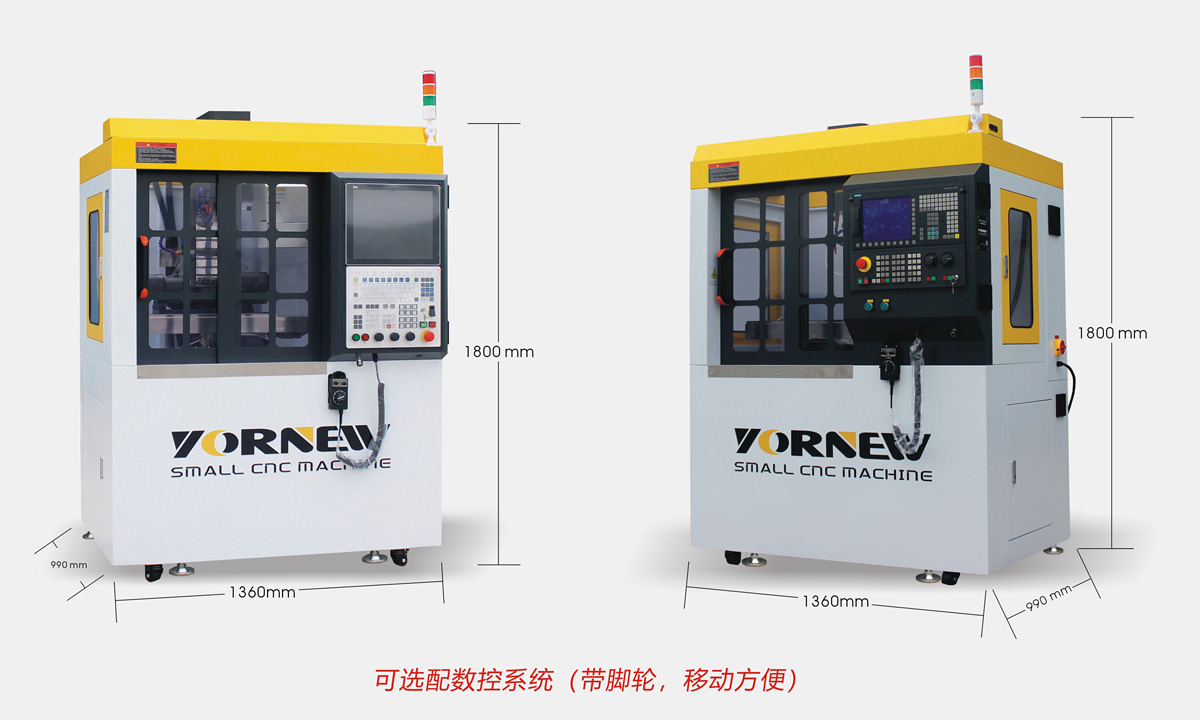

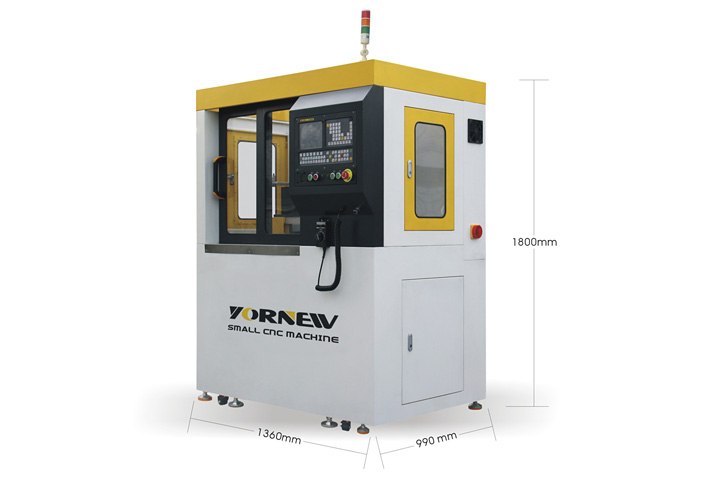

外形尺寸 |
1360×990×1800 mm |
凈重 |
650 kg |

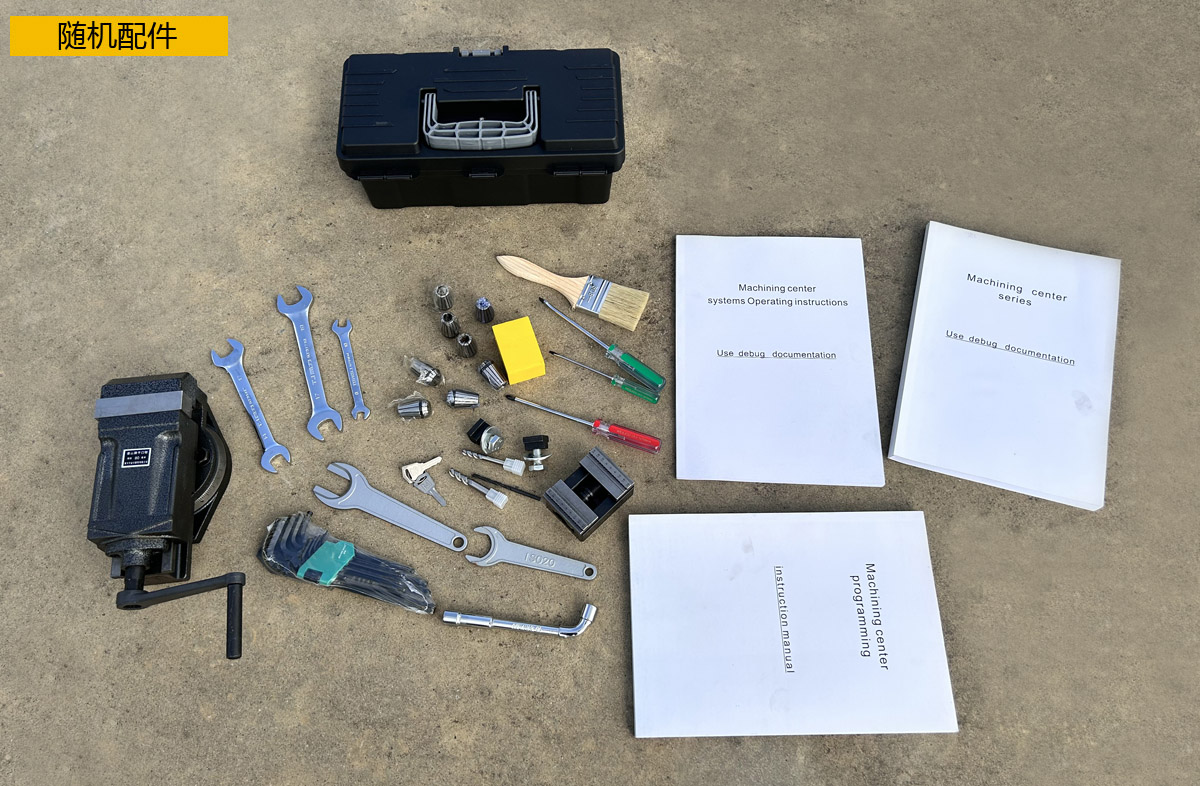

隨機配件 |
自動對刀儀、主軸冷卻系統、工件冷卻系統、電子手輪、刀柄、刀柄拉釘、刀柄扳手、ER鎖夾頭、麻花鉆頭1把、銑刀2把、平口鉗、五軸自定心虎鉗、雙頭扳手、外六角螺栓、墊圈、T形螺母、腳輪4個，水平腳墊4個，數控系統說明書、數控系統電氣接線說明書、硬件說明書 |

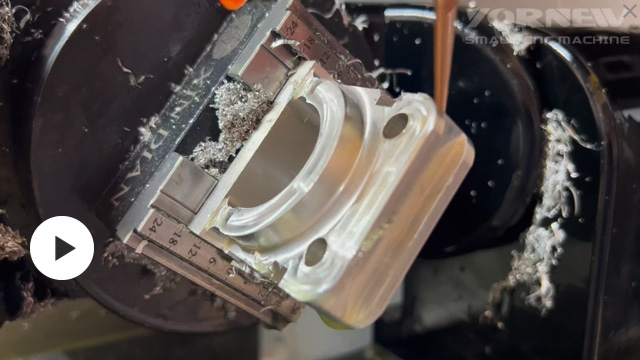

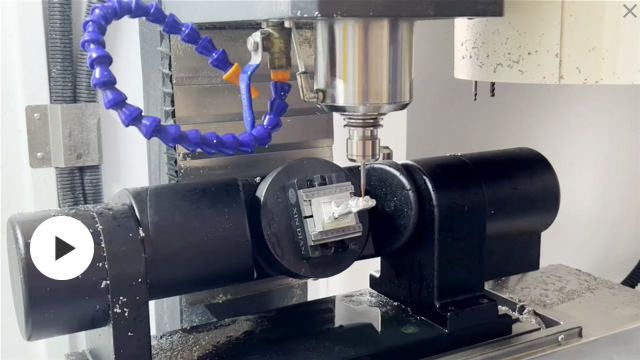

五軸聯動加工

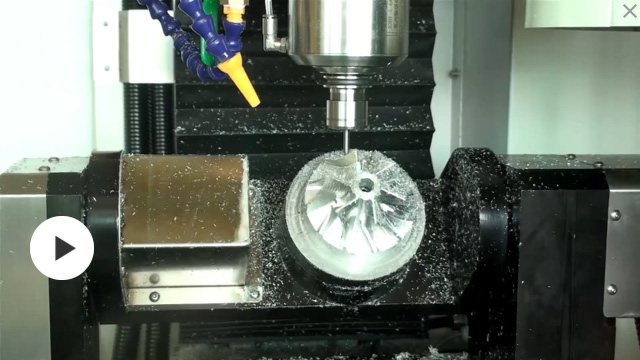

五軸加工中心加工葉輪件

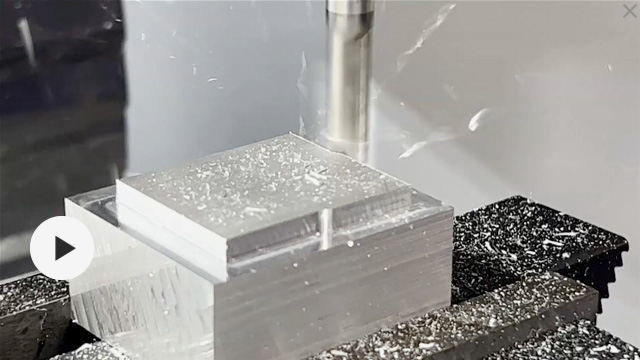

鋁合金三軸零件加工
五軸加工雕刻加工

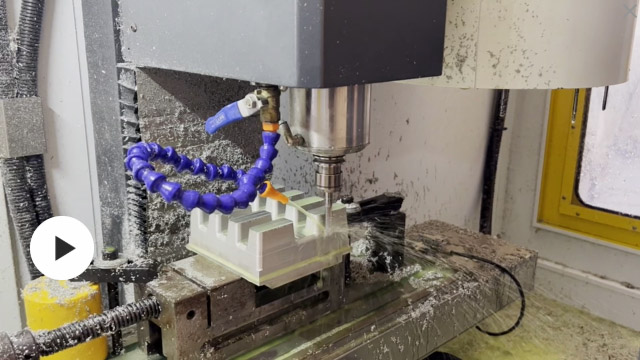

鋁合金三軸零件加工

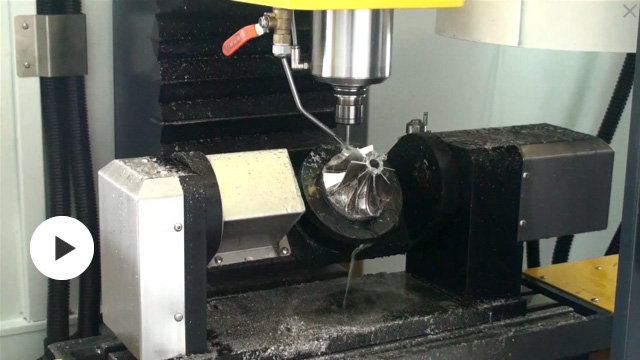

鋁合金葉輪加工
