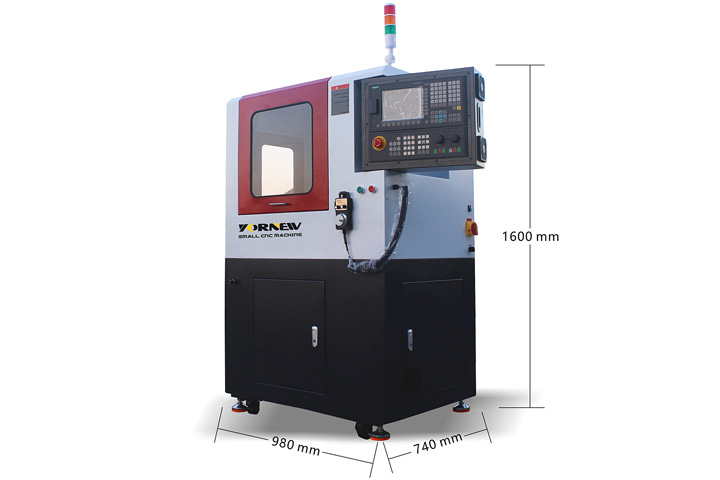

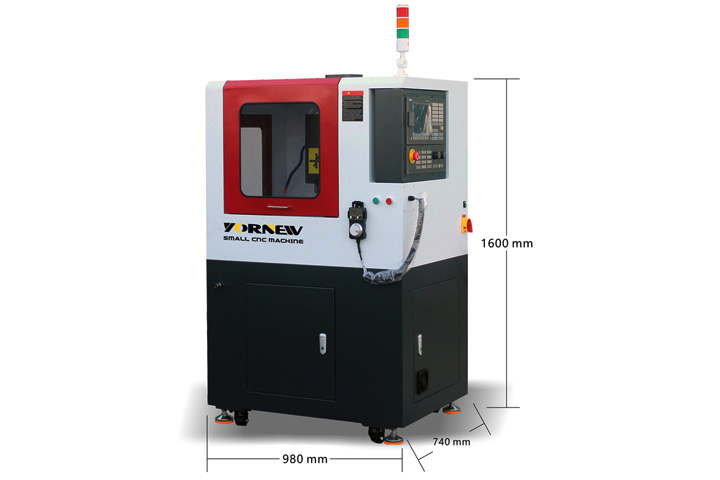

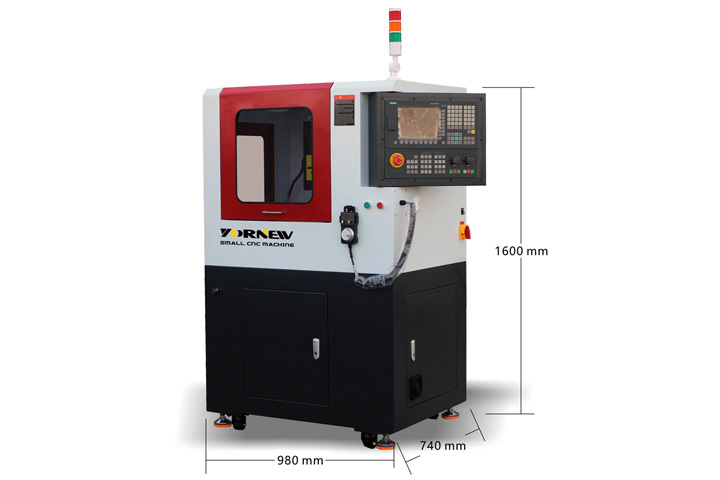

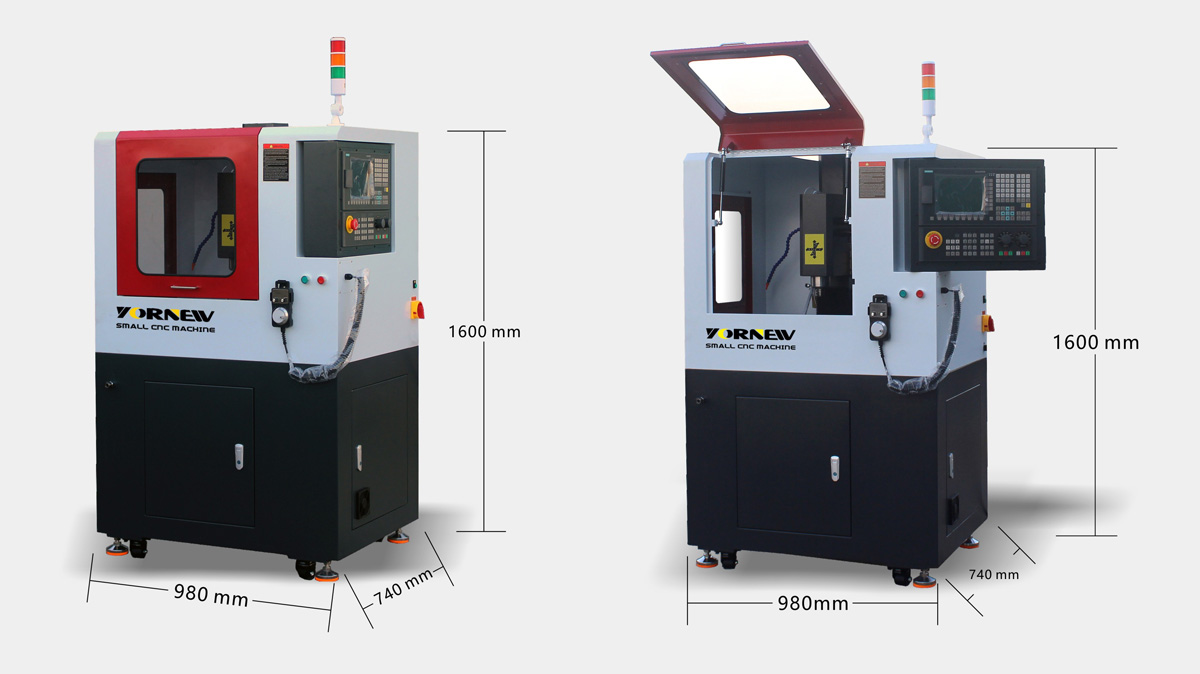

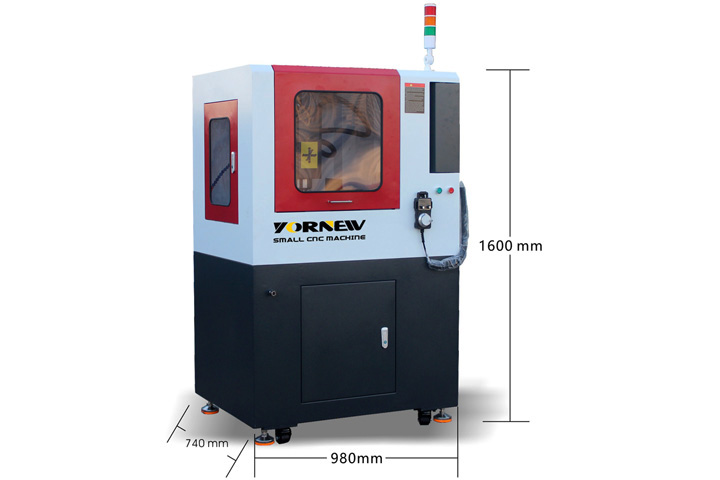

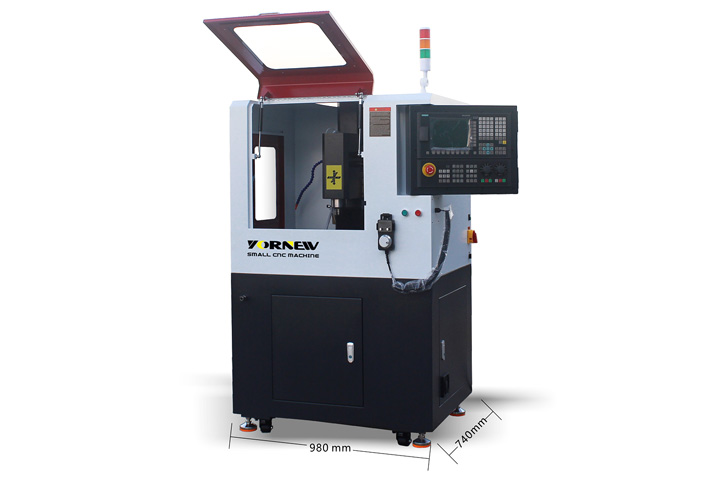

育菁 VMC200-SIEMENS小型教學級數控加工中心，占地面積小，在緊湊的空間內提供完整的數控功能。此外，這款小型數控加工中心配備SINUMERIK 808D控制器，選用優質鑄造材料，高精度直線導軌和滾珠絲杠，自動潤滑系統；可選配5工位自動換刀系統（ATC），變頻水冷高速主軸電機，低噪音，主軸最高轉速達24000rpm；XYZ軸配置總線型交流伺服電機；帶有工業機柜底座（配有移動腳輪）、工件冷卻系統和自動對準儀；可加工黑色金屬不銹鋼、45#鋼、有色金屬銅、鋁、塑料和木材等不同材料；適用于本科院校、職業技術學院等教育機構的培訓數控。

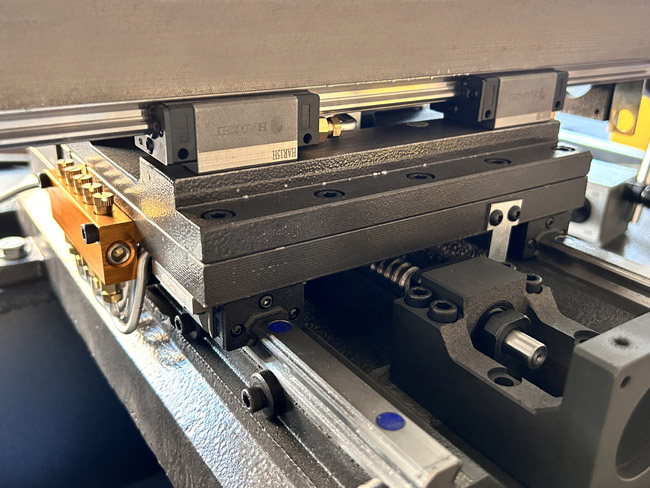

床身本體選用優質鑄造材料，鋼性更好，更穩重；采用高精度工業級直線導軌，運行速度更快更絲滑；采用研磨滾珠絲桿，精度更高；配有潤滑系統，用于導軌和絲桿的潤滑，提搞機床壽命，保障機床的精度。

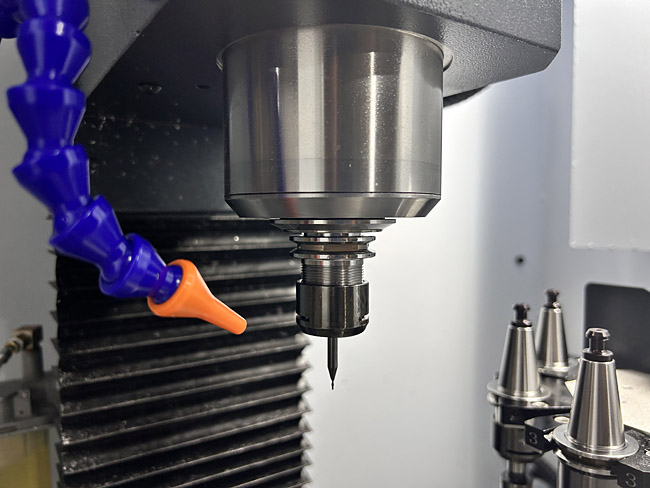

配置ISO20變頻水冷高速主軸，功率2.2KW，低噪音，最高轉速達24000rpm，主軸錐孔跳動精度達2um,配有主軸冷卻循環系統;可以用于雕刻、銑削、鉆孔加工；加工零件表面光潔度高。

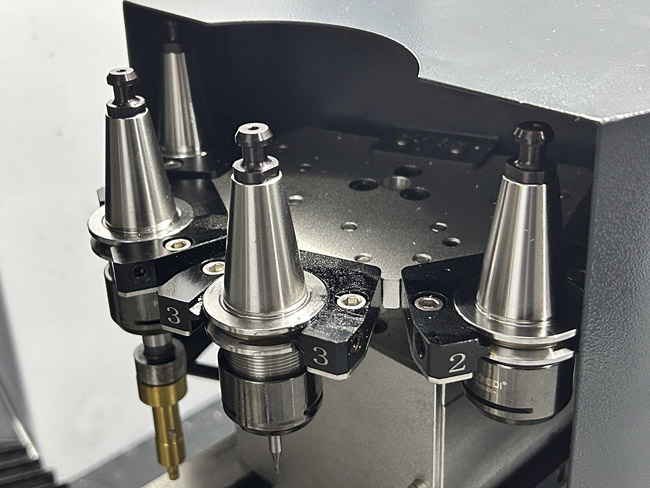

配置5工位電動刀庫，可以完成各種不同的加工需求，?如銑削、?鉆孔、雕刻等，大幅縮短加工時程；刀庫轉盤設計有防塵罩，可確保加工過程的殘?jiān)羧氲侗希绊憮Q刀過程；

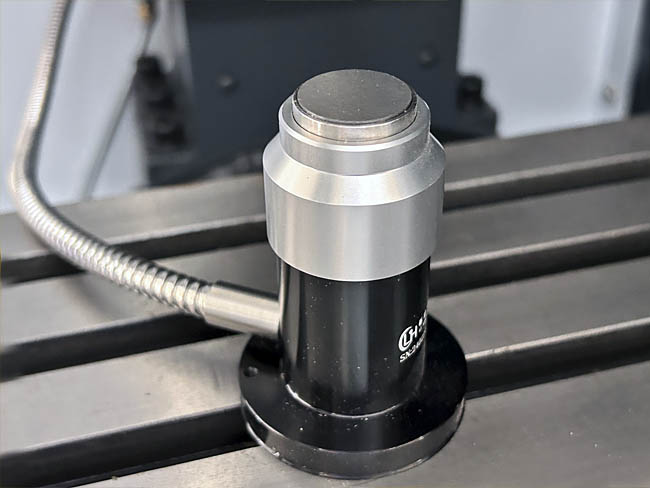

配備自動對刀儀，提高精度、比手動對刀更高的精度，?減少了加工誤差?節省時間、比手動對刀更快，特別是在需要更換多個刀具的情況下，?提升效率、?減少操作錯誤以及適應性強。?
西門子SINUMERIK 808D ADVANCED 來自全球技術領導者的 CNC 控制器與革命性的操作理念相結合，使 SINUMERIK 808D ADVANCED 成為進入CNC世界的完美入口。
高速切削中，冷卻系統通過循環冷卻液?來降低工件和切削刀具的溫度，有效地帶走熱量，保障工件質量、延長刀具壽命、提高加工效率。注：帶底座的該款機型帶有水冷卻系統，桌面型的采用風冷
技術參數 |
||
項目 |
標配 |
可選配 |
X 軸行程 |
230mm |
|
Y 軸行程 |
130mm |
|
Z 軸行程 |
220mm |
|
A 軸行程 |
/ |
360° |
主軸錐度 |
ER20 |
ISO20 |
自動刀庫 |
/ |
5 Tools |
使用氣壓 |
/ |
0.6 MPa |
夾持刀具范圍 |
1-13mm |
|
數控系統 |
SINUMERIK 808D |
Fanuc Series OI-MF Plus |
主軸功率 |
2.2kw |
|
主軸轉速 |
100-24000rpm |
|
主軸水冷系統 |
水冷/10L |
|
工件冷卻系統 |
水冷/29L |
|
XYZ軸電機 |
400W AC 伺服電機 |
|
XYZ軸最大移動速度 |
10000mm/min |
|
XYZ軸最大切削速度 |
5000mm/min |
|
定位精度 |
0.02mm |
|
重復定位精度 |
0.01mm |
|
絲桿 |
滾珠絲桿 |
|
導軌 |
工業級直線導軌 |
|
工作臺尺寸 |
460*130mm |
|
T型槽數理 |
3 |
|
T型槽尺寸 |
12mm |
|
工作臺最大承重 |
30kg |
|
身床結構 |
鑄鐵身床 |
|
使用電壓 |
380VAC (3 相) |
|
凈重/毛重 |
250/350kg |
|
外形尺寸 |
980×740×1600mm |
|
包裝尺寸 |
1100×800×1800mm |
|
